下面是我们技术人员总结的一些孕育剂知识，希望对有意向采购孕育剂的您回有所帮助；

孕育剂分为一下几种：硅铁粒孕育剂、硅钡孕育剂、随流孕育剂、硅钙孕育剂

1.硅铁粒不仅可以用于炼钢行业也是铸铁行业中常用到的冶金材料，这主要因为硅铁粒可以被铸铁厂家拿来代替孕育剂和球化剂，在铸铁工业中硅铁粒的价格远低于钢材，并且更容易被熔化，是具有******铸造能力的铁合金产品。

 75FeSi应用***广，45FeSi应用极少。

硅铁孕育剂的特点：经济上便宜；组织上减少白口、改善断面组织均匀性、促进A型石墨、增加共晶团数量、减少偏析；性能上提高强度、增加韧性。

使用量应根据实际情况决定，与原生铁和熔化后铁液情况关系非常大，应根据实际情况调整。一般情况下，对于灰铸铁加入量为0.2~0.5%；对于球墨铸铁，一般加入量为0.5~1.1%；对于铸铁水平连续铸造球铁，一般加入量为0.8~1.5%。

2、  (1)对灰铸件能增加石墨化核心，促进灰铸件能得到A型石墨。

　　(2)对球铁铸件能使石墨球细小、均匀并提高球化等级。

　　(3)显著减少白口倾向，提高铸件切削加工性能。

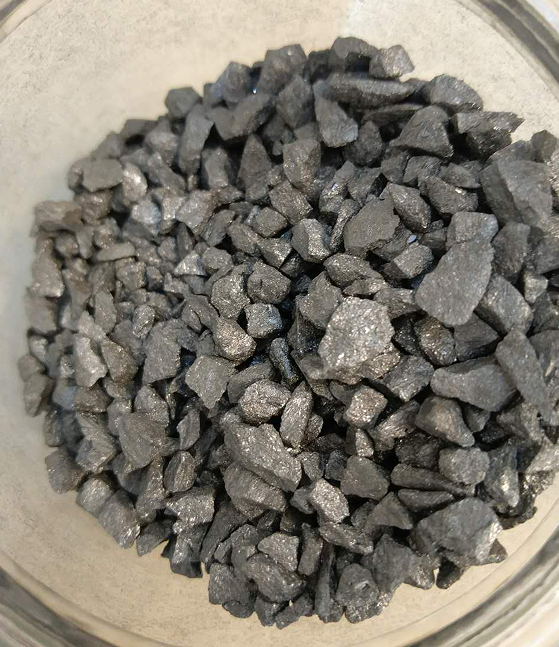

        粒度范围是：0.2-1.0mm，1-3mm，3-8mm，8-15mm

3、硅钙孕育剂石墨化能力比75FeSi孕育剂大1.5～2倍，显著增加共晶团数量。
　　使用硅钙孕育剂必须明白为什么加入Ca。Ca是碱土族元素，非常活泼。因此，他可以与铁液中的气体原子或非金属元素发生反应，如O、S、N、C、H。一般情况下，这些元素本身会抑制石墨形核，或改变石墨生长形态。因此，Ca的主要作用之一实际上相当于一个清洁元素。另外与S等元素形成的化合物，不仅仅去掉了这些有害元素，而且可以形成石墨的结晶核心，改善石墨形态。必须强调，硅钙孕育剂中含有2.4%Al，其作用与前面硅铁孕育剂中Al的作用一样。因此，硅钙是非常有效和稳定的孕育剂。但是，缺点是衰退快，渣量大，比重轻，污染大。为了改善这些问题，出现了低Ca孕育剂，其含Ca量一般低于16%Ca。
